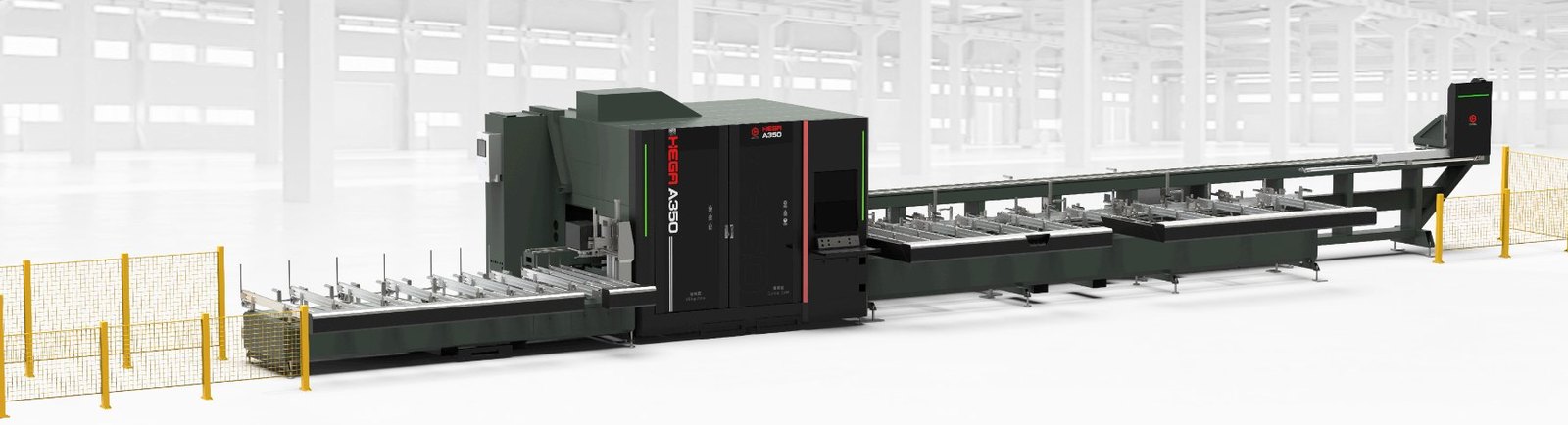

A350 Интеллектуальная рабочая станция
Сверление · фрезерование · лазер · резка на одной гибкой линии — сырьё на входе, готовое изделие на выходе

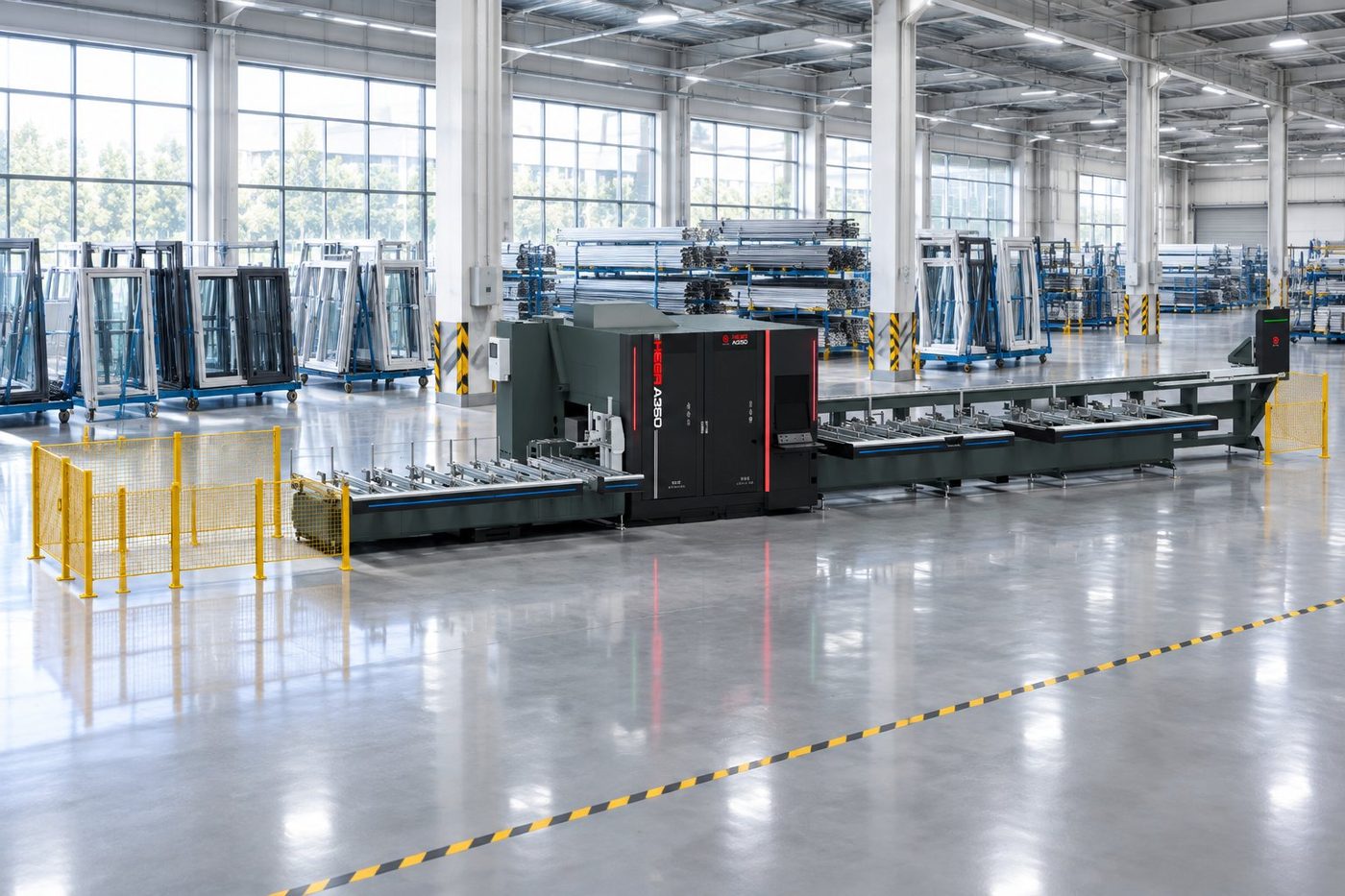

Обзор машины
Сверление, резка пилой, лазерная разметка и маркировка на одной гибкой линии — сырой профиль на входе, готовое изделие на выходе.
A350 — флагманская интеллектуальная рабочая станция HEGA, построенная на платформе «Всё в одном»: сырой профиль поступает на входе, готовое изделие выходит на выходе — за один проход.
Четырёхшпиндельное сверление и фрезерование, двухлазерная резка, двухлазерная разметка, резка пилой под любым углом и резка защитных уголков выполняются на одной гибкой линии. Ноль сортировки, ноль передач, один зажим — готовые профили сразу поступают на сборочный стенд.
Общая длина 21,3 м и сечение до 120 × 155 мм (200 × 155 мм — опция) делают её самой производительной машиной, созданной HEGA.
Фрезерование и сверление под любым углом
Два из шпинделей сверлят и фрезеруют под любым углом от 0° до 90°
Одновременная обработка в нескольких зонах
Две независимые зоны сверления и фрезерования работают параллельно — спереди и сзади
Два пильных диска
Два пильных диска 550 мм — один зафиксирован под 45°, другой режет под 90° и 135°

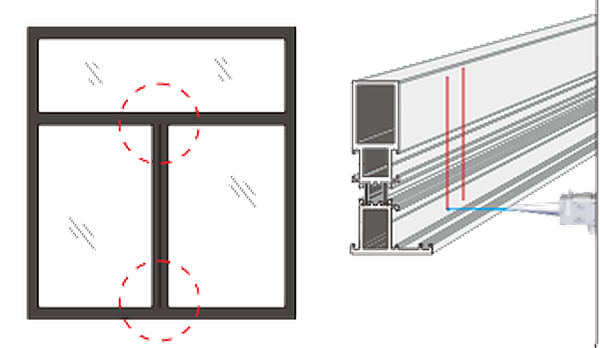

Двухлазерная разметка
Две лазерные разметочные головки одновременно наносят базовые и технологические линии на профиль

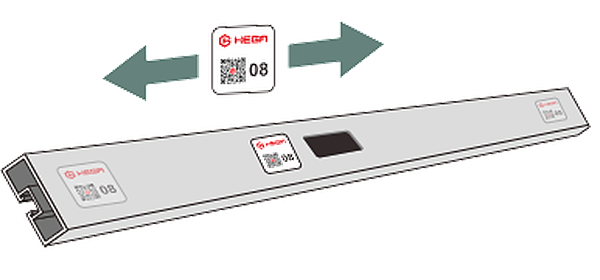

Автоматическая маркировка
Автоматически печатает и наклеивает этикетки, содержание которых формируется данными вашей ERP

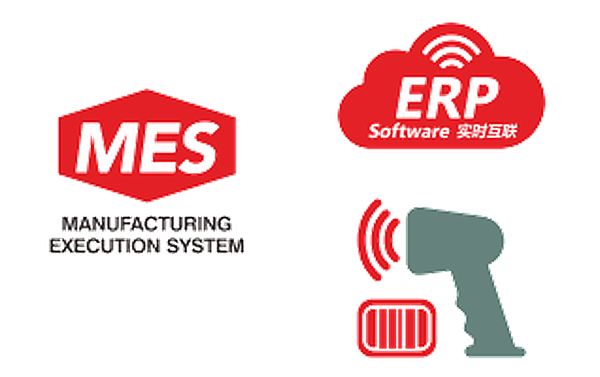

Обмен данными
Загружает технологические данные онлайн и в реальном времени передаёт ход обработки в MES
Технические характеристики
Основные характеристики A350. Окончательная комплектация устанавливается при подтверждении заказа.
| Параметр | Значение |
|---|---|

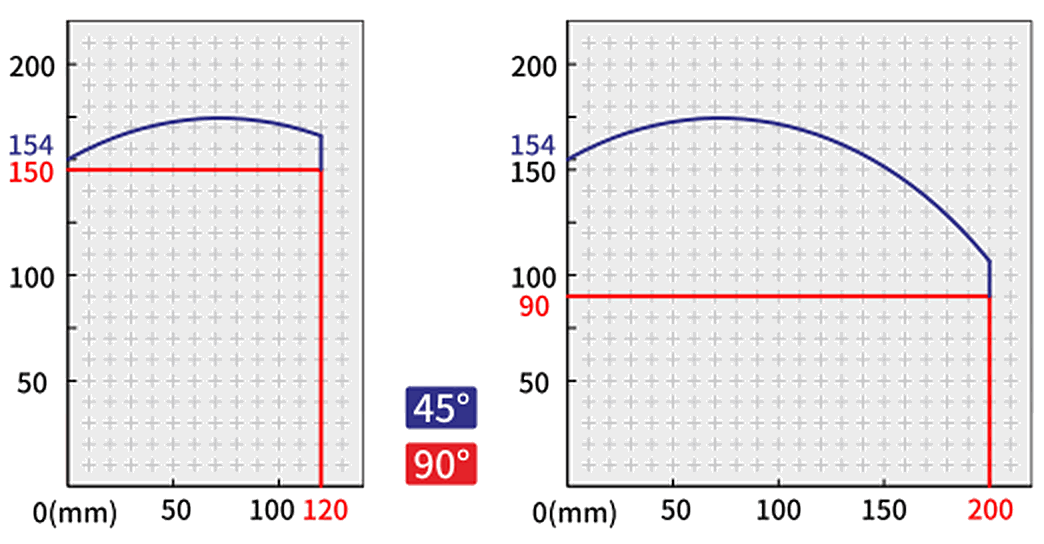

| Диапазон сечения (Ш × В) | 120 × 155 mm / 200 × 155 mm (опция) |
| Длина исходного материала | 600 – 7000 mm |
| Точность позиционирования | ± 0.1 mm |
| Размер пильного диска | 550 × 30 × 140T |
| Отрезной шпиндель | 4 kW × 2 |
| Фрезерный шпиндель | 3 kW × 5 |
| Среднее потребление энергии | ~ 6 kW·h |
| Сервоприводные оси | 16 |
| Масса | ~ 11000 kg |
| Габаритные размеры (Д × Ш × В) | 21300 × 3400 × 2600 mm |
Компоновка машины

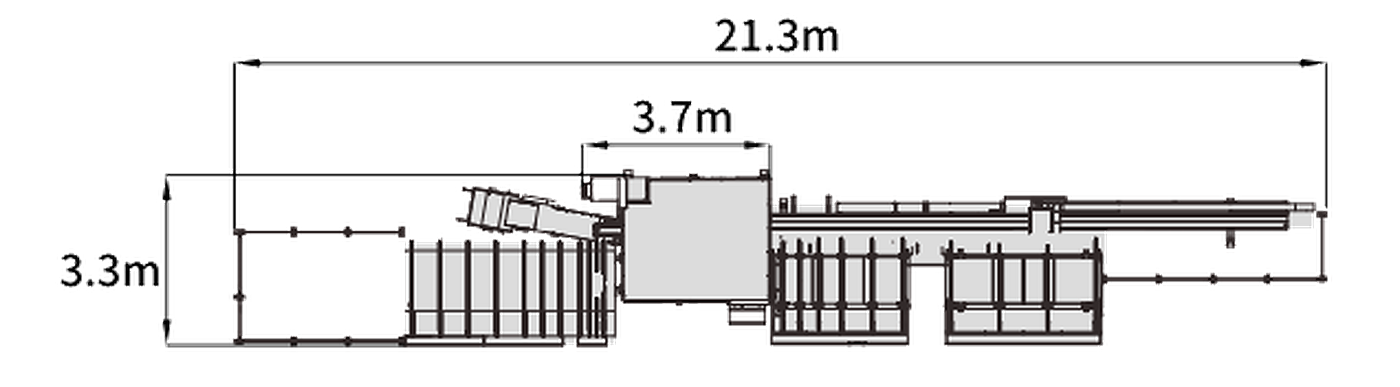

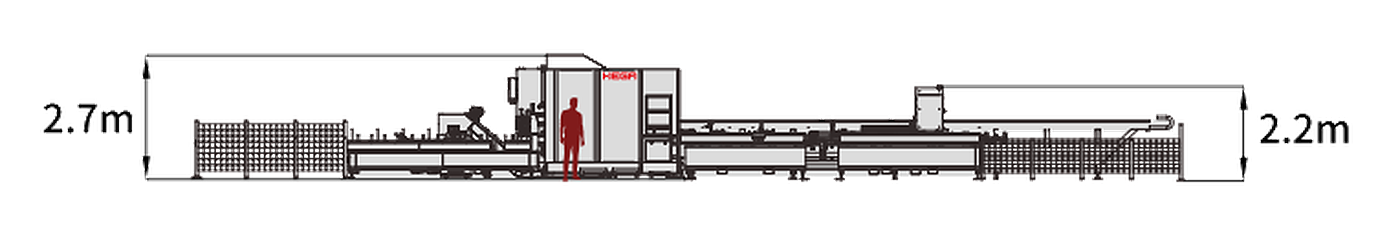

Чертёж A350: общая площадь и рабочая зона.
