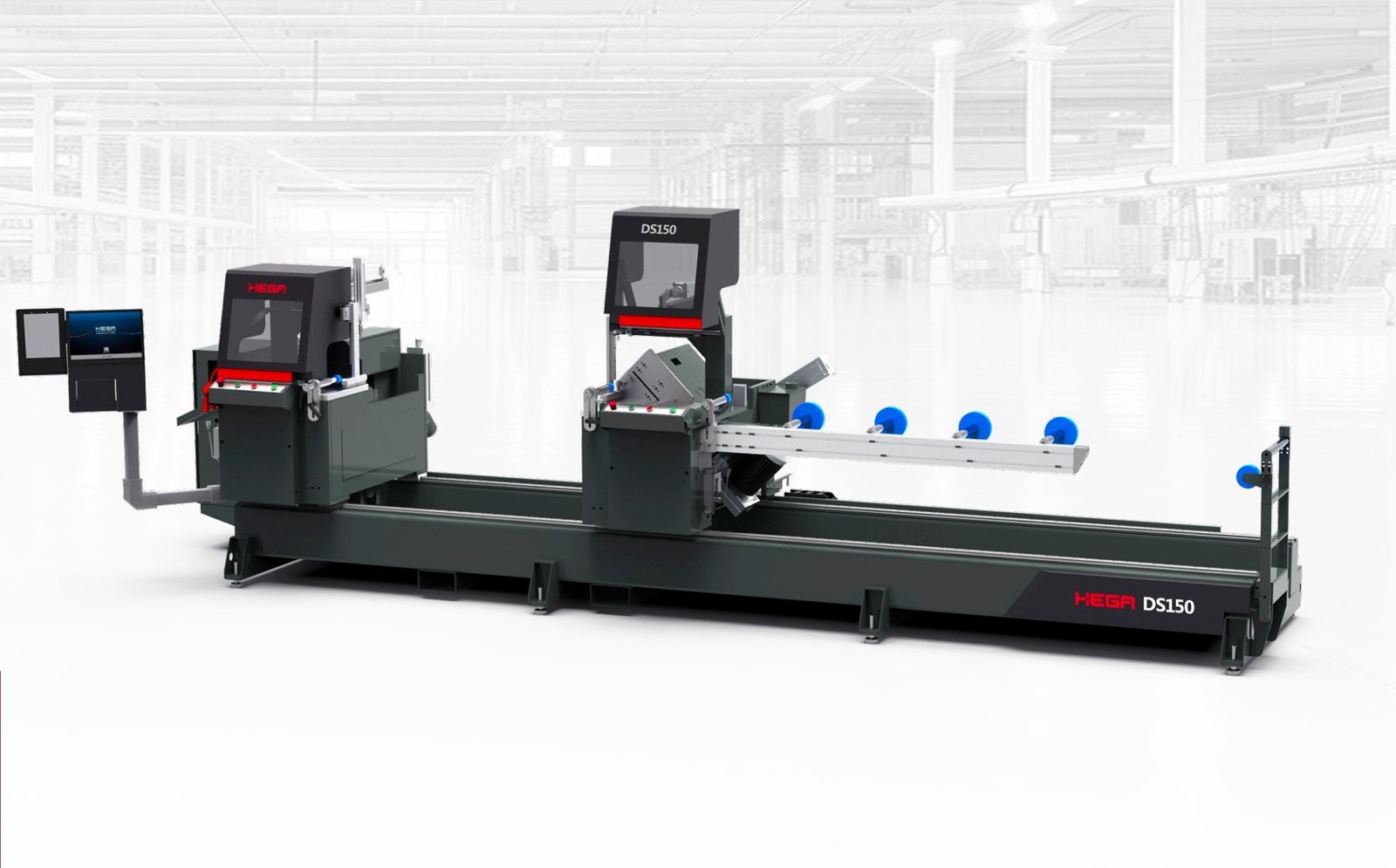

DS150 Двухголовочный отрезной станок

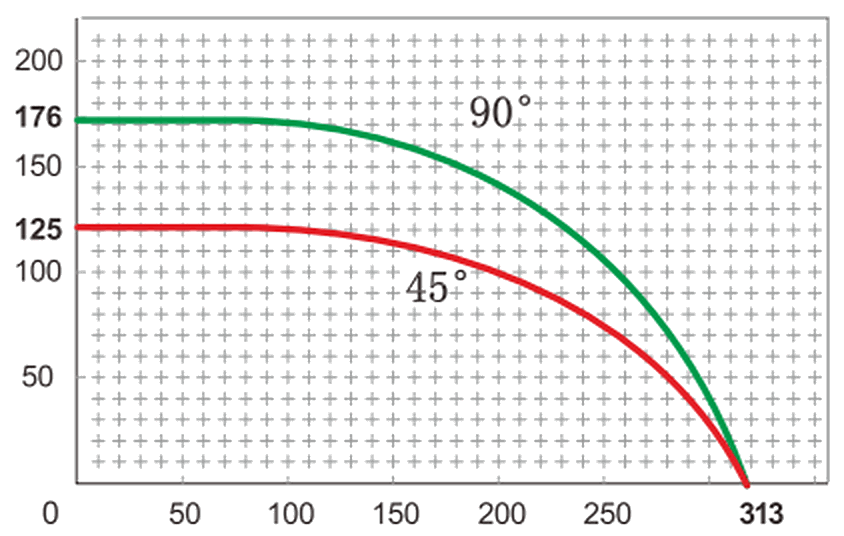

Диапазон резки 440 – 4260 мм · режим увеличенной длины 270 мм · точность 0,1 мм
Видео скоро появитсяОбзор машины
Резка алюминиевых оконных и дверных профилей под 45° и 90° — пила с внутренним поворотом, созданная для широких сечений.
DS150 — это двухголовочный отрезной станок для алюминиевых оконных и дверных профилей. Внутренний поворот пилы удерживает головку жёсткой на широких сечениях, поэтому усовиковые и прямые резы остаются точными.
Длины резки — от 440 до 4260 мм, а режим увеличенной длины / короткого реза обеспечивает резку от 270 мм и расширяет до неограниченной длины, поэтому прокладки и полноразмерные элементы рамы выполняются по одной программе.
Точность позиционирования 0,1 мм и интеграция с ERP в реальном времени делают каждый рез повторяемым: станок работает по текущей карте раскроя и передаёт ход в MES.

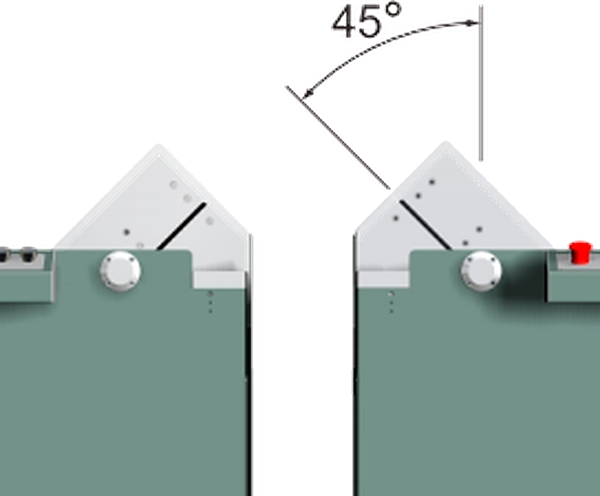

Внутренний поворот 45° и резка 90°
Цилиндр переключает резку 45° и 90°, причём 45° — это угол внутреннего поворота

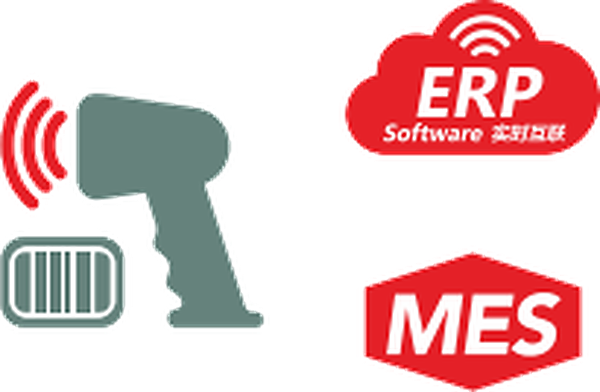

Обмен картами раскроя
Загружает карту раскроя онлайн и передаёт ход резки в MES

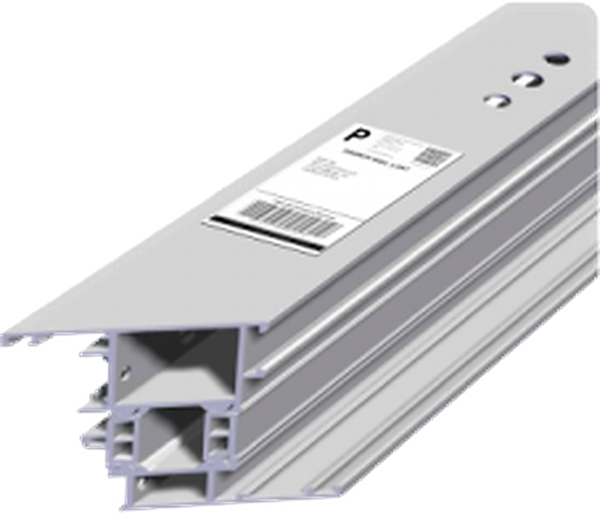

Печать этикеток
Печатает информационно насыщенные этикетки по требованию
Технические характеристики
Основные характеристики DS150. Окончательная комплектация устанавливается при подтверждении заказа.
| Параметр | Значение |
|---|---|
| Диапазон длин резки | 440 – 4260 mm |
| Диапазон увеличенной длины / короткого реза | 270 mm – неограниченная длина |
| Точность позиционирования | 0.1 mm |
| Размер пильного диска | 500 × 30 × 120T |
| Суммарная установленная мощность | 7 kW |
| Мощность шпинделя | 3 kW × 2 |
| Масса | 2300 kg |
| Габаритные размеры (Д × Ш × В) | 5700 × 1735 × 1890 mm |

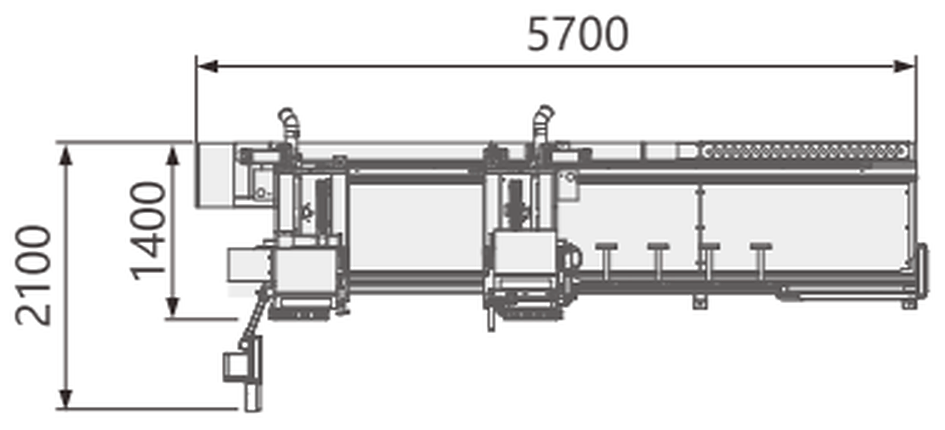

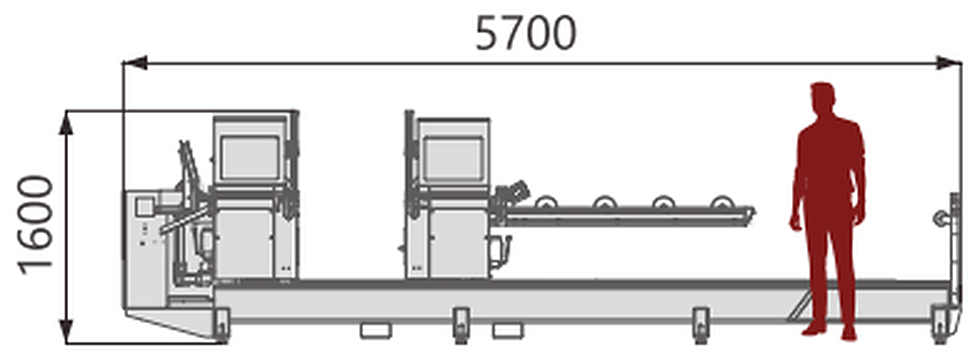

Компоновка машины
Чертёж DS150: общая площадь и рабочая зона.
Нужны подробные характеристики DS150?
Свяжитесь с нашими инженерами. Получите индивидуальное предложение, демонстрацию на заводе и подробную КП.
