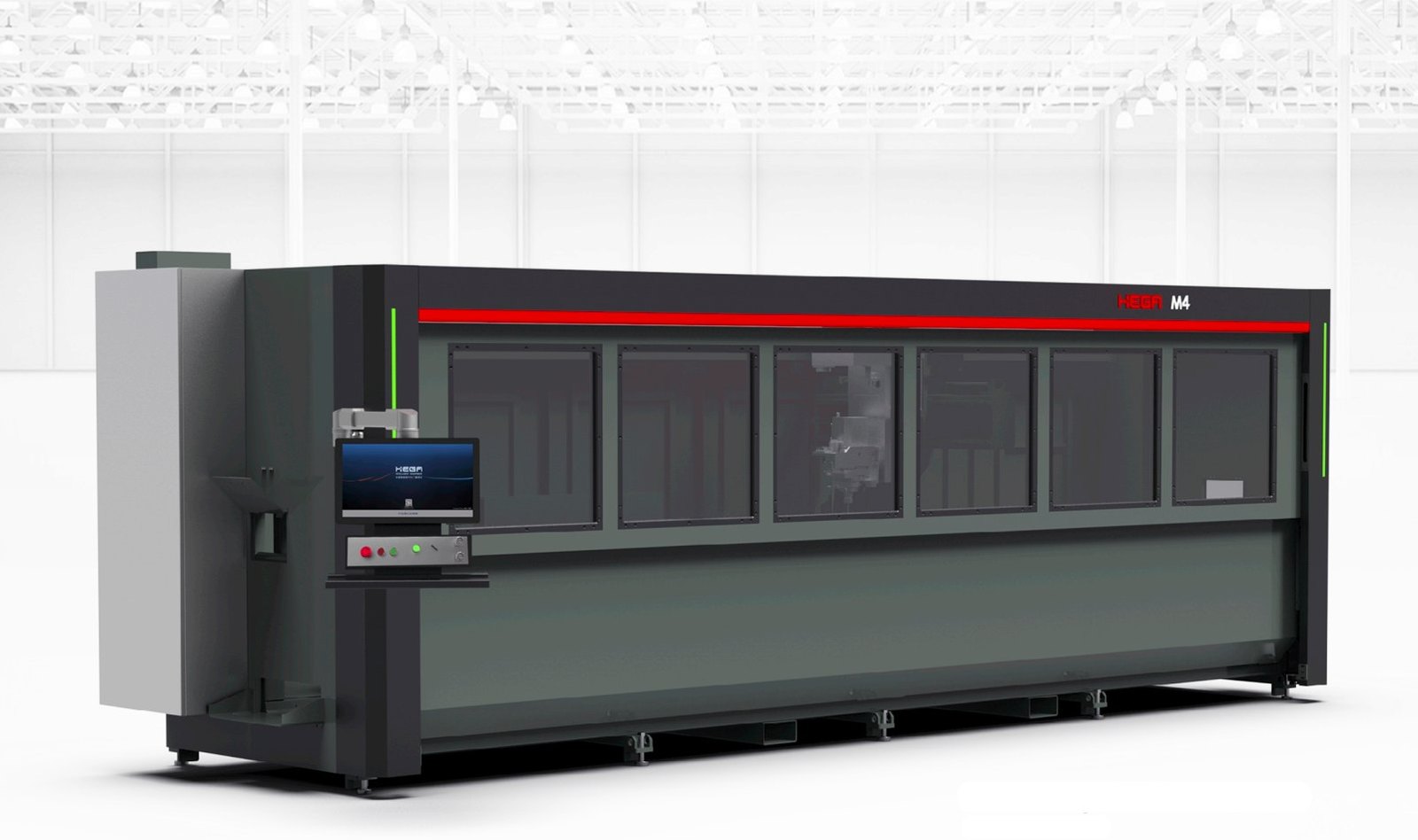

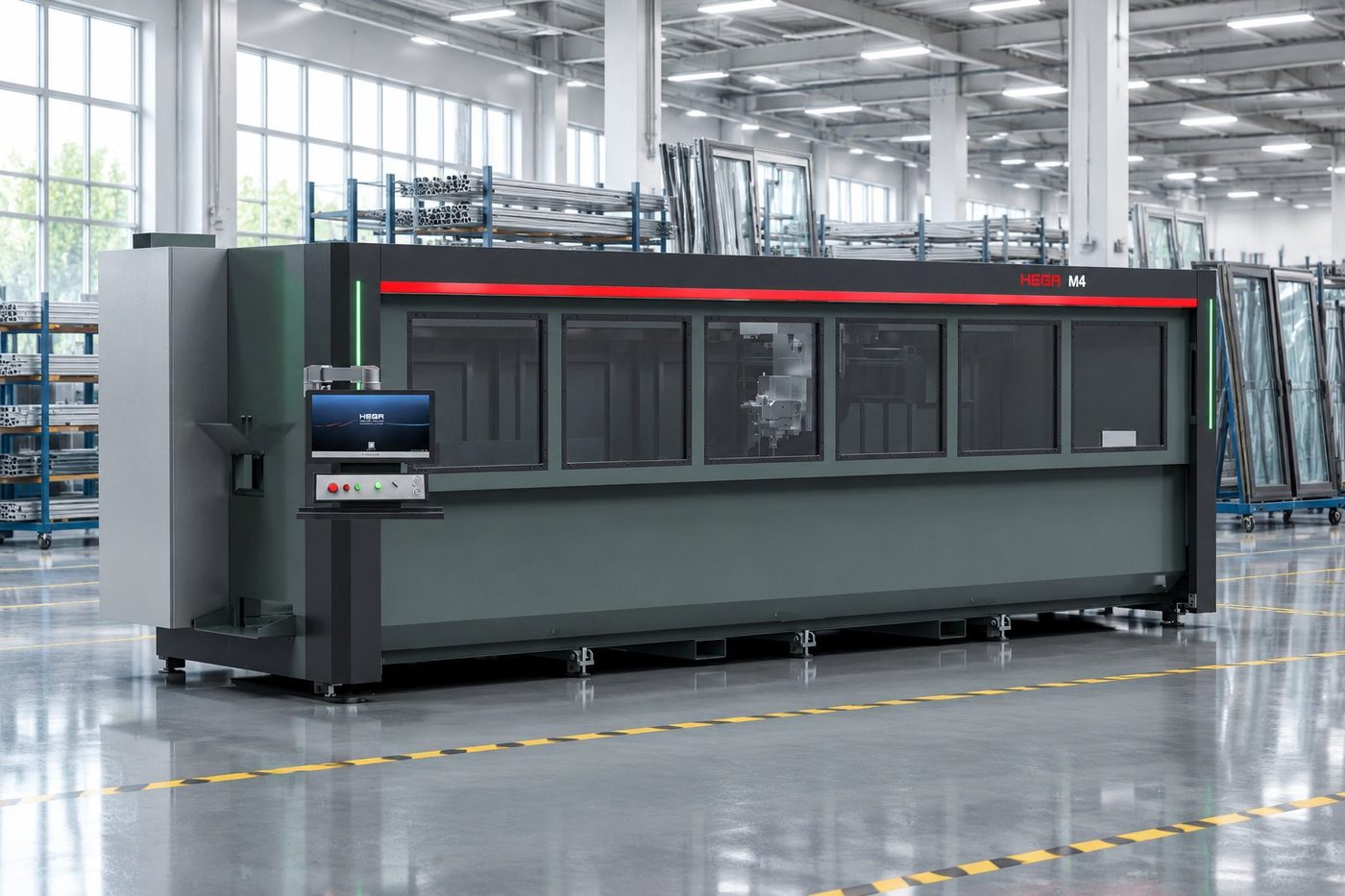

M4-7000 4-осевой обрабатывающий центр
Ход 7000 мм по четырём осям · сервошпиндель 11 кВт · три стороны за один установ
Обзор машины
Четырёхосевая обработка длинных профилей — ось X 7000 мм, сервошпиндель 11 кВт / 24000 об/мин и три стороны за один зажим.
M4-7000 — это четырёхосевой обрабатывающий центр для длинных алюминиевых профилей: оконных и дверных рам, стоек витражей и корпусных элементов, которым в противном случае требовалась бы переустановка.

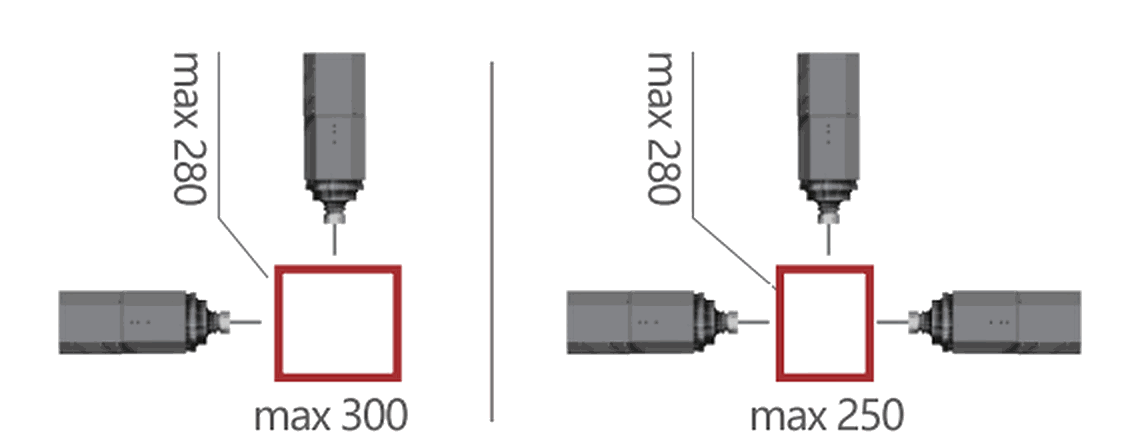

Ось X длиной 7000 мм и подачи 95 / 60 / 40 м/мин несут головку по всей длине профиля, а шпиндель поворачивается от −15° до +195°, так что один зажим обрабатывает три стороны.
Каждое положение прижима управляется сервоприводом по программе CAM, а графический HMI моделирует задание в 3D до первого реза. Технологические данные загружаются онлайн, а ход передаётся в MES.
Графическое управление
Графическое управление с 3D-моделированием обработки в реальном времени

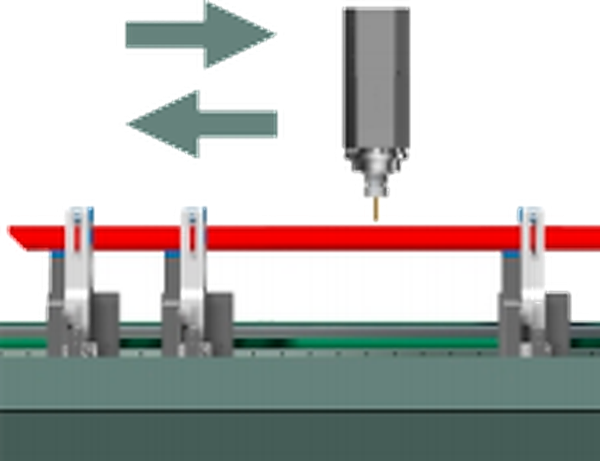

Умные прижимы
Каждый прижим независимо управляется сервоприводом и позиционируется по программе CAM

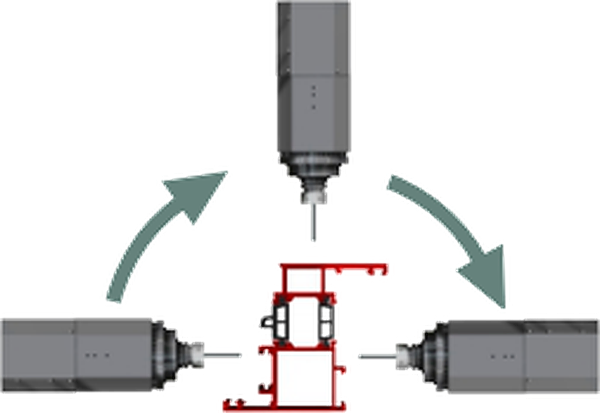

Поворотный шпиндель
Шпиндель поворачивается от −15° до +195°, обрабатывая три стороны за один зажим

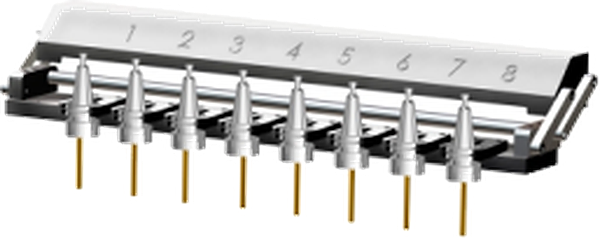

Инструментальный магазин
Автоматическая смена и измерение инструмента без ручного вмешательства
Умный обмен данными
Загружает технологические данные онлайн и в реальном времени передаёт ход обработки в MES
Технические характеристики
Основные характеристики M4-7000. Окончательная комплектация устанавливается при подтверждении заказа.
| Параметр | Значение |
|---|---|
| Рабочая зона (X / Y / Z) | 7000 / 780 / 550 mm |
| Скорость подачи (X / Y / Z) | 95 / 60 / 40 m/min |
| Точность позиционирования | 0.1 mm |
| Мощность серводвигателя | 11 kW / 24000 rpm |
| Количество прижимов | Max. 8 |
| Диапазон поворота оси A | −15° – +195° |
| Ёмкость инструментального магазина | 9 позиций (HSK-F63) |
| Суммарная установленная мощность | 20 kW |
| Требуемое давление воздуха | 7 bar |
| Расход воздуха | 140 NL / цикл |
| Электропитание | 3 фазы, 380 – 440 V, 50 Hz |
| Масса | 7200 kg |
| Габаритные размеры (Д × Ш × В) | 8500 × 1600 × 2700 mm |

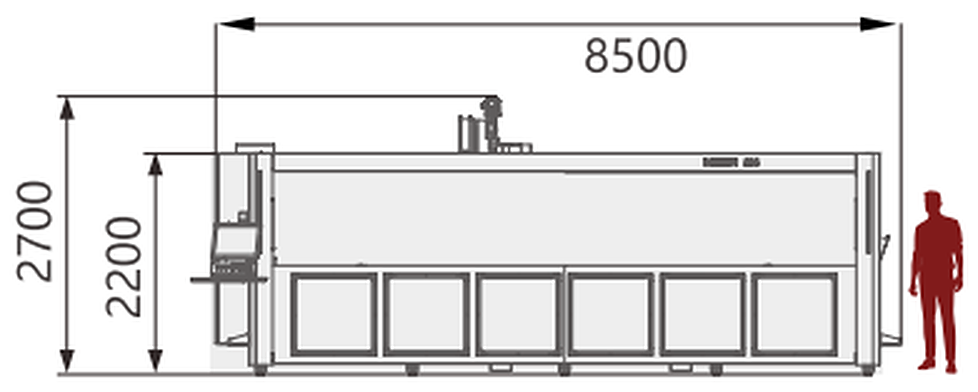

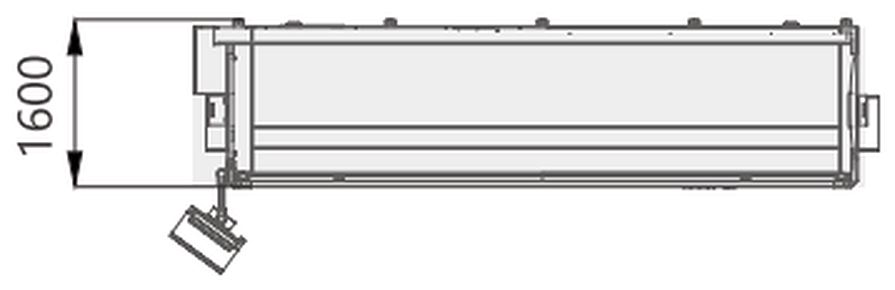

Компоновка машины
Чертёж M4-7000: общая площадь и рабочая зона.
