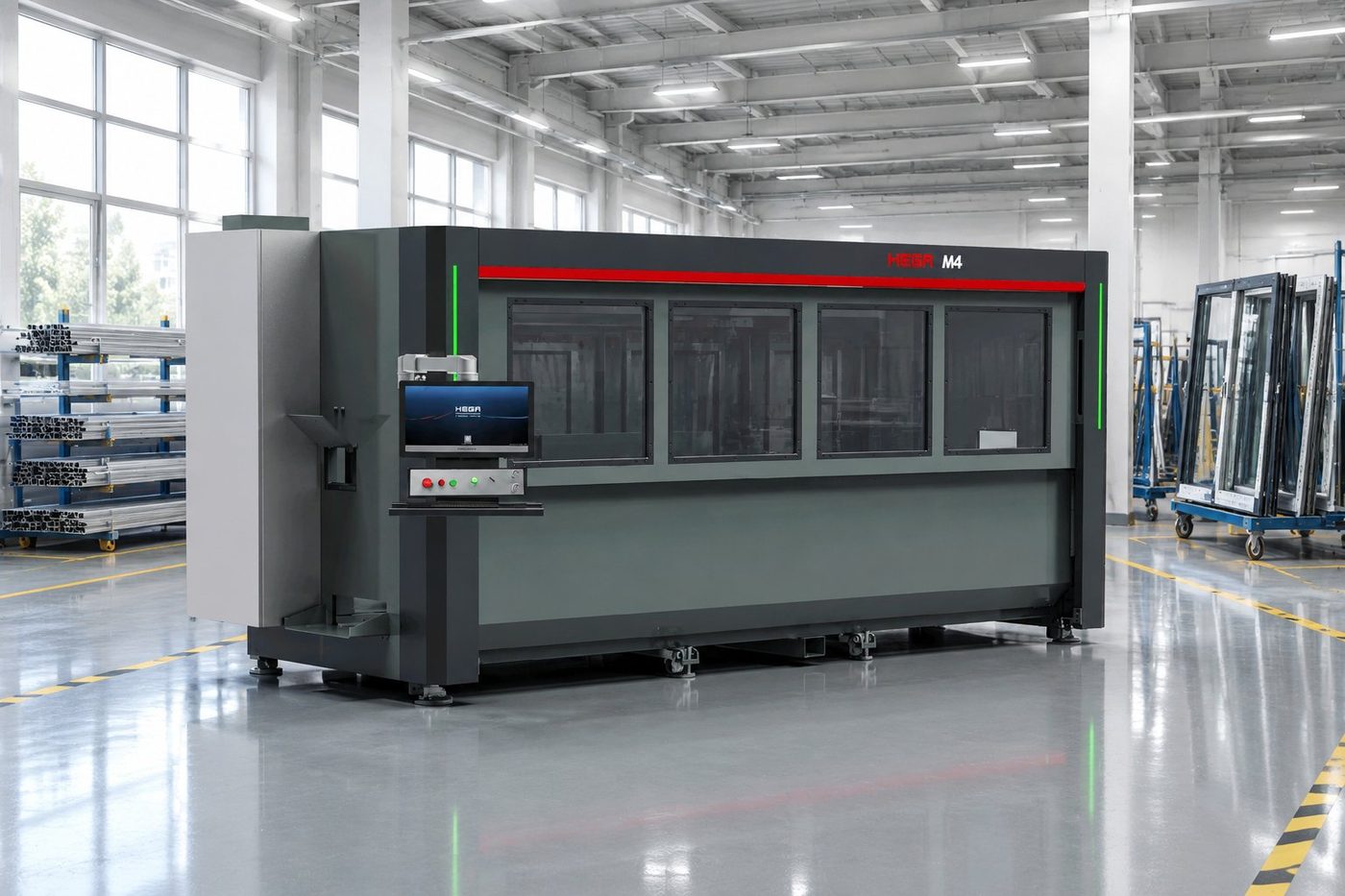

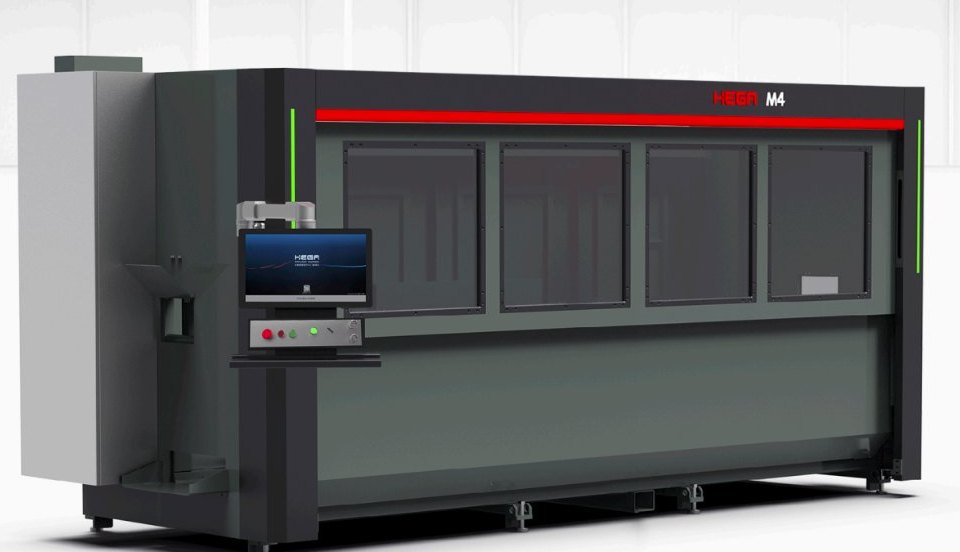

M4-3000 4-осевой обрабатывающий центр
Ход 3000 мм по четырём осям · подача 95 м/мин · три стороны за один установ
Обзор машины
Четырёхосевая обработка алюминиевых оконных, дверных и корпусных профилей — три стороны за один зажим, при компактной раме 5000 мм.
M4-3000 — это четырёхосевой обрабатывающий центр для фрезерования, сверления, работы с замочными и петлевыми узлами на алюминиевых оконных, дверных, корпусных и сантехнических профилях.
Шпиндель поворачивается на 180°, поэтому один установ обрабатывает три стороны профиля. Сервоприводные прижимы следуют программе CAM, а восьмипозиционный магазин автоматически меняет инструмент.
Рабочая зона 3000 мм и подачи 95 / 60 / 40 м/мин обеспечивают высокую производительность при компактной раме 5000 мм, а графический HMI моделирует задание в 3D до первого реза.
Графическое управление
Графическое управление с 3D-моделированием обработки в реальном времени

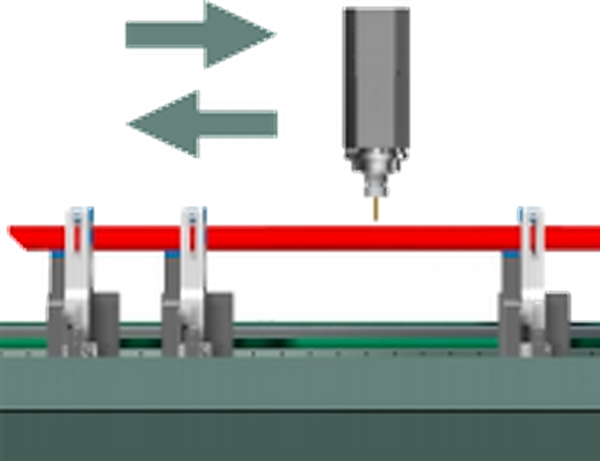

Умные прижимы
Каждый прижим независимо управляется сервоприводом и позиционируется по программе CAM

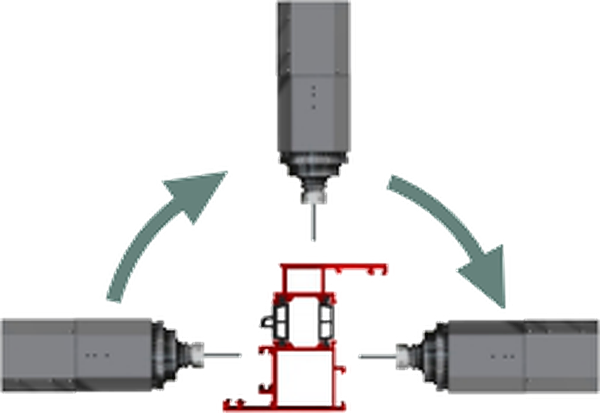

Поворотный шпиндель
Шпиндель поворачивается от 0° до 180°, обрабатывая три стороны за один зажим

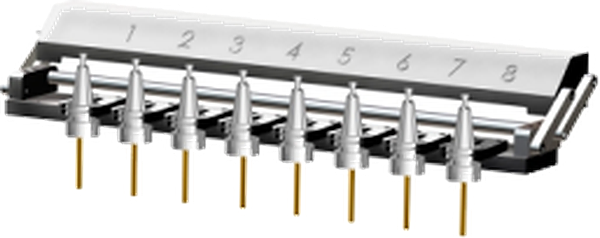

Восьмипозиционный магазин
Восьмипозиционный магазин автоматически меняет и измеряет инструмент

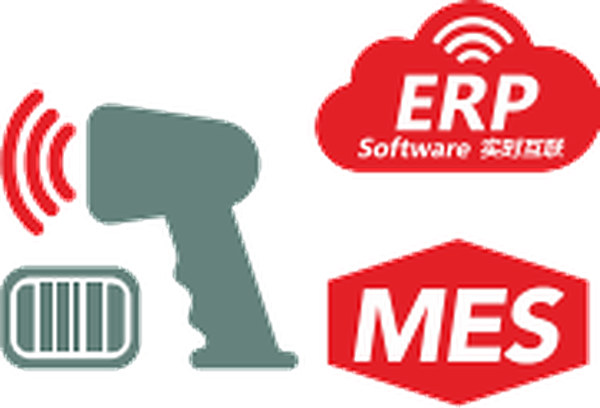

Умный обмен данными
Загружает технологические данные онлайн и в реальном времени передаёт ход обработки в MES
Технические характеристики
Основные характеристики M4-3000. Окончательная комплектация устанавливается при подтверждении заказа.
| Параметр | Значение |
|---|---|
| Рабочая зона (X / Y / Z) | 3000 / 780 / 550 mm |
| Скорость подачи (X / Y / Z) | 95 / 60 / 40 m/min |
| Точность позиционирования | 0.1 mm |
| Мощность серводвигателя | 4.5 kW / 24000 rpm |
| Диапазон поворота оси A | 0° – 180° |
| Ёмкость инструментального магазина | 8 позиций |
| Суммарная установленная мощность | 12 kW |
| Масса | 3800 kg |
| Габаритные размеры (Д × Ш × В) | 5000 × 1600 × 2700 mm |

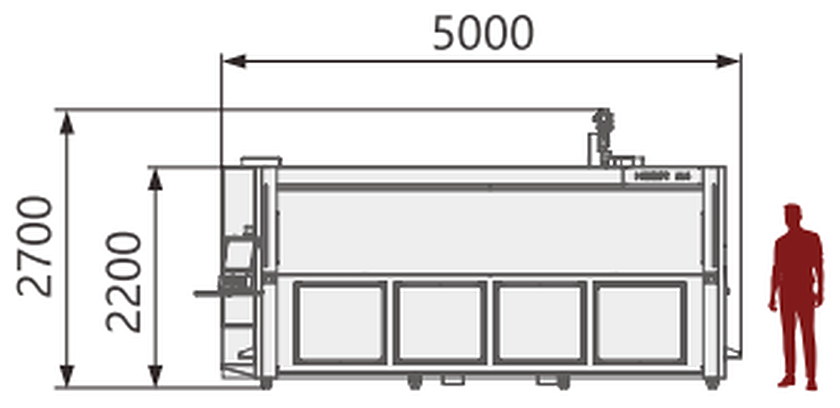

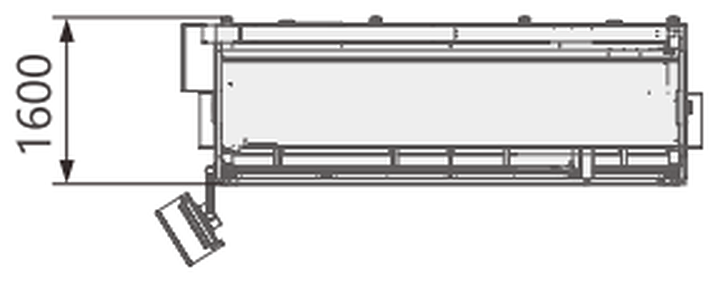

Компоновка машины
Чертёж M4-3000: общая площадь и рабочая зона.
