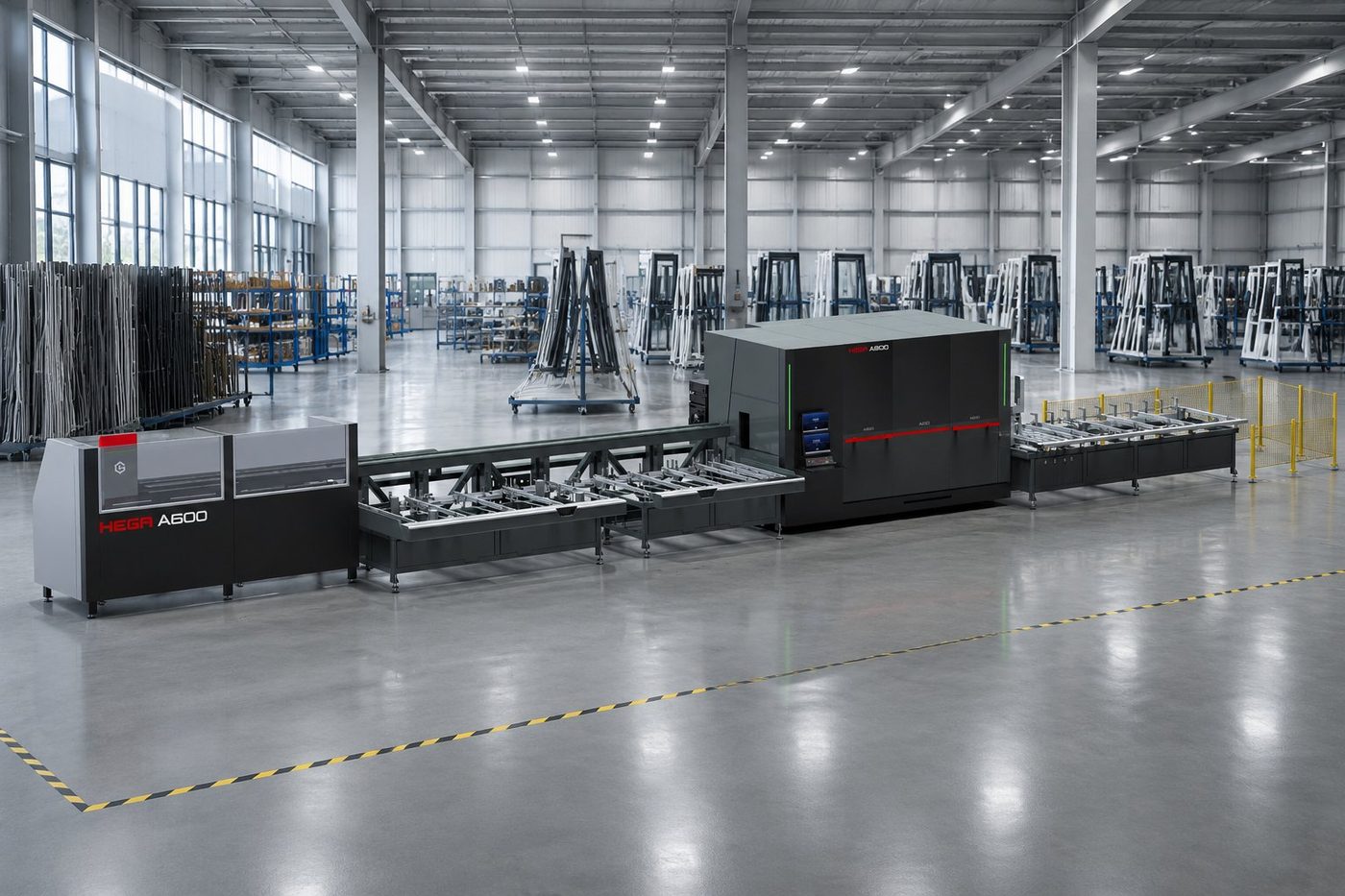

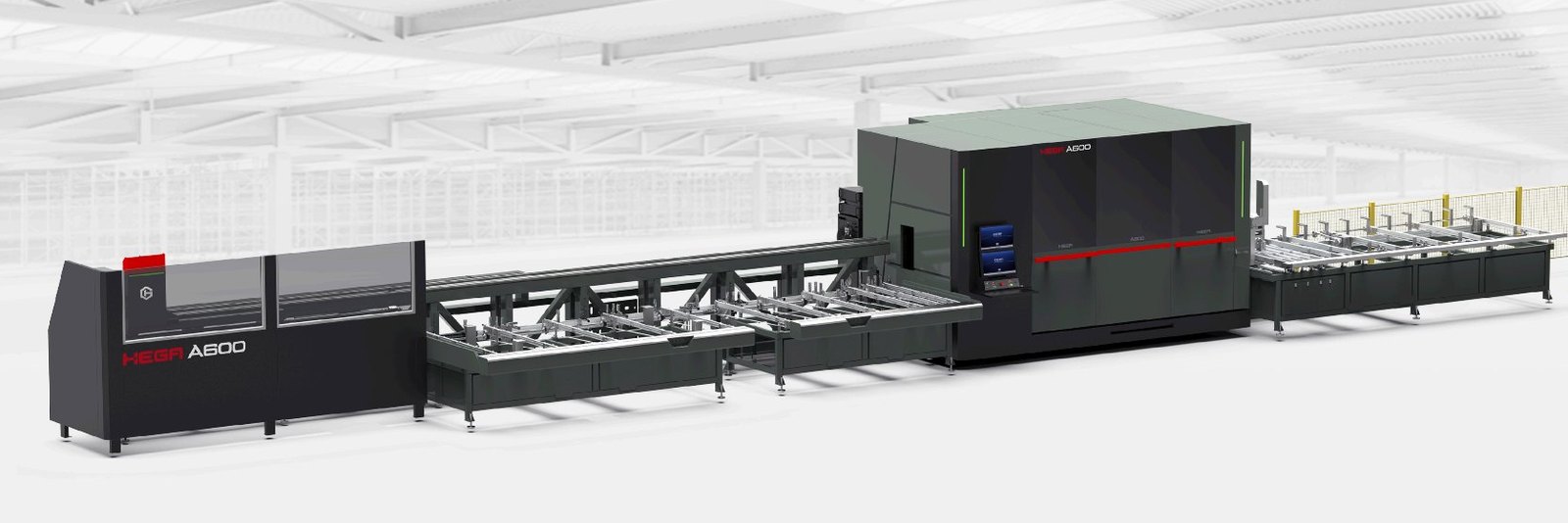

A600 Интеллектуальная рабочая станция
Модульная производственная линия · торцевое фрезерование 400 / 600 мм · профили до 7 м
Видео скоро появитсяОбзор машины
Фрезерование, лазерная разметка и маркировка на одной модульной линии — профиль на входе, готовое изделие на выходе.
A600 — интеллектуальная рабочая станция HEGA, собранная из проверенных стандартных станций: фрезерование, торцевое фрезерование 400 мм и 600 мм и высокоточная резка пилой объединены в одну линию, которая конфигурируется под ваш набор профилей и наращивается по мере роста выпуска.
Управляющее ядро на базе CODESYS синхронизирует все станции: два канала по оси X сверлят и фрезеруют по полным 360° профиля, две лазерные головки размечают базовые и технологические линии, а блок маркировки печатает этикетки, заданные в ERP, прямо на месте. Профиль поступает с одного конца, готовое изделие выходит с другого.
Линия обрабатывает профили от 600 до 7000 мм с сечением до 120 × 155 мм и точностью позиционирования ± 0,1 мм; среднее потребление держится около 10 кВт·ч.

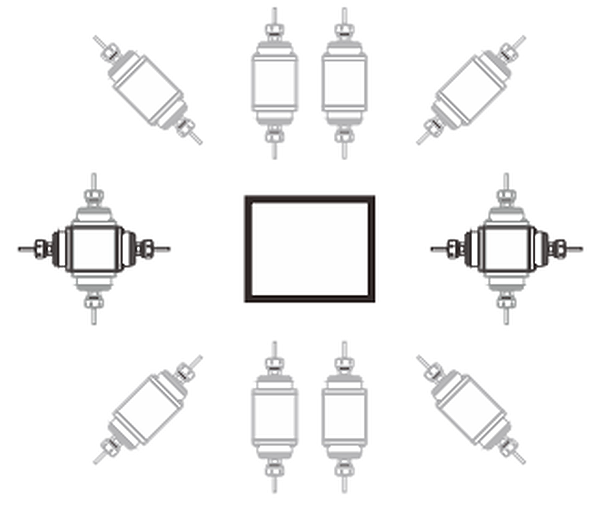

Два канала по оси X · сверление и фрезерование на 360°
Два канала по оси X, каждый с двумя шпинделями, сверлят и фрезеруют по полным 360° профиля

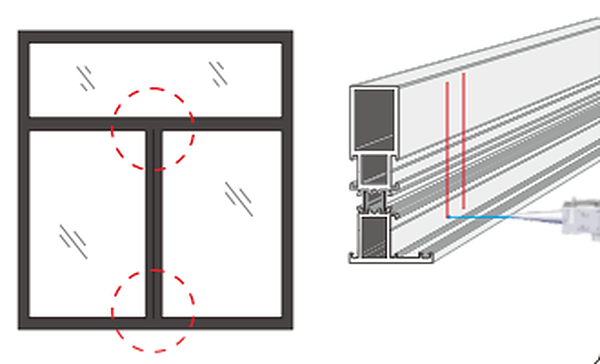

Двухлазерная разметка
Две лазерные разметочные головки одновременно наносят базовые и технологические линии на профиль

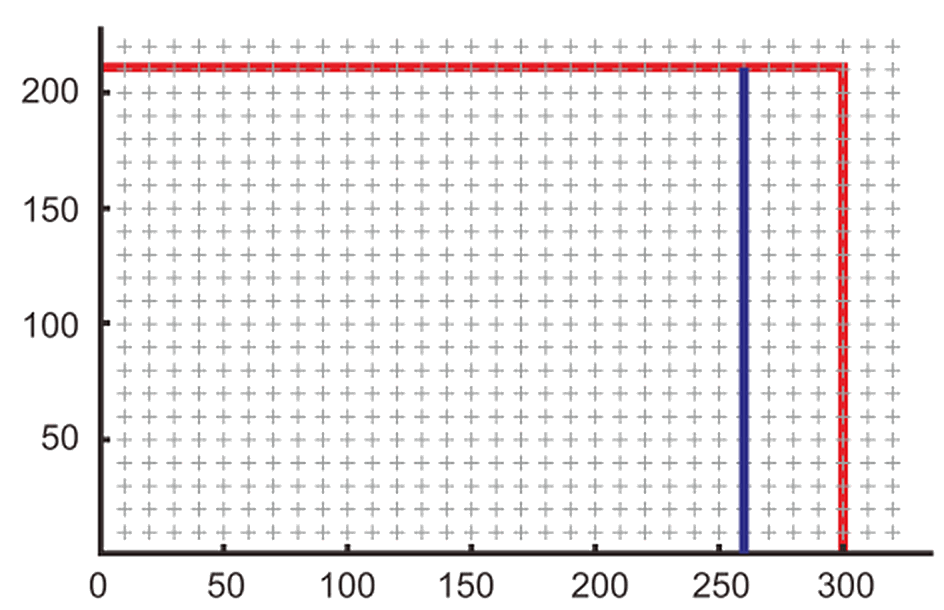

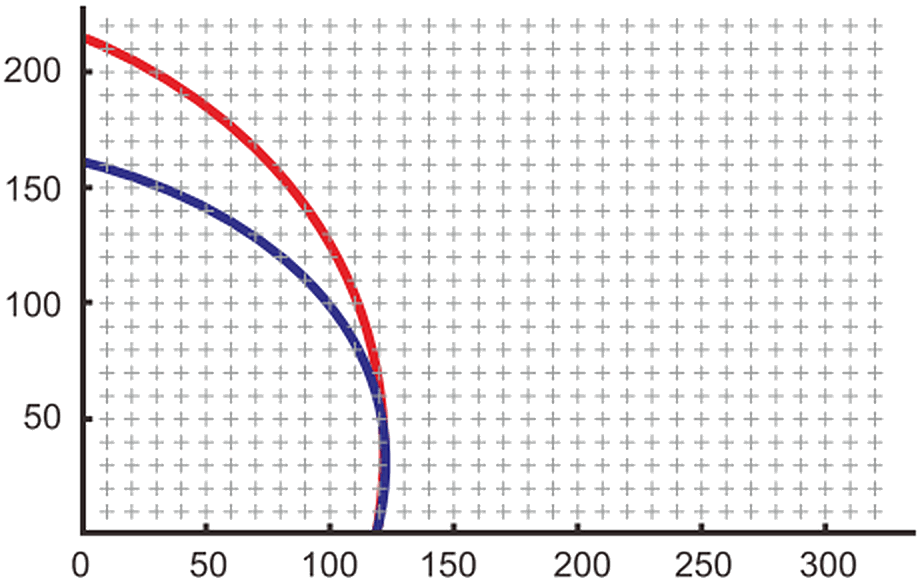

Торцевое фрезерование и резка под любым углом
Поворотные на 180° двухвыходные шпиндели для торцевого фрезерования, плюс резка пилой под углом 30° – 150° для фигурных углов окон и дверей

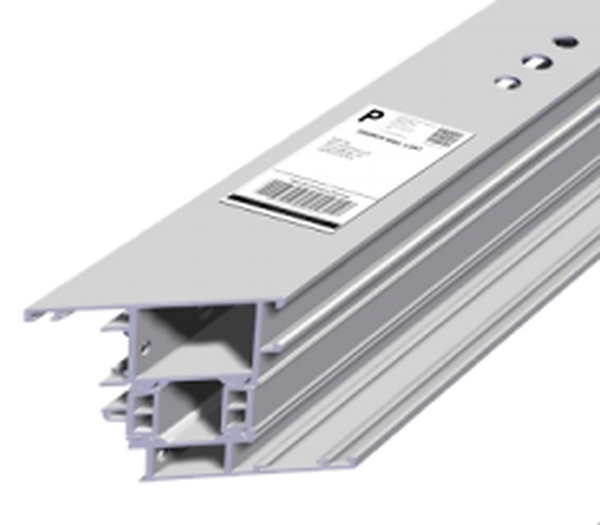

Автоматическая маркировка
Блок маркировки печатает заданное в ERP содержимое прямо на месте — готово к сканированию и запуску обработки
Обмен технологическими данными
Подключается к распространённым ERP- и MES-системам окон и дверей — отсканируйте этикетку, и машина загрузит программу
Ядро CODESYS
Управление на базе CODESYS синхронизирует все станции и упрощает расширение или интеграцию линии
Технические характеристики
Основные характеристики A600. Окончательная комплектация устанавливается при подтверждении заказа.
| Параметр | Значение |
|---|---|
| Сечение профиля (Ш × В) | 120 × 155 mm |
| Точность позиционирования | ± 0.1 mm |
| Длина исходного материала | 600 – 7000 mm |
| Размер пильного диска | 400 mm & 600 mm |
| Макс. высота торцевого фрезерования | 200 mm |
| Макс. глубина торцевого фрезерования | 200 mm |
| Отрезной шпиндель | 3 kW × 1 |
| Фрезерный шпиндель | 3 kW × 4 |
| Среднее потребление энергии | ~ 10 kW·h |
| Габаритные размеры (Д × Ш × В) | 23500 × 4800 × 2700 mm |
| Масса | ~ 18000 kg |
| Длина производственной линии | ~ 23.5 m |

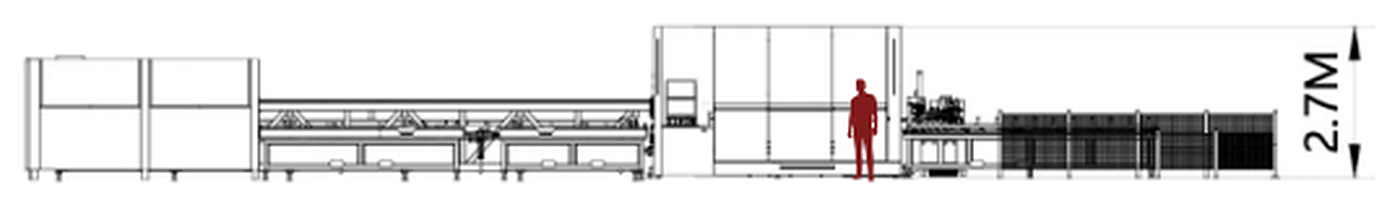

Компоновка машины

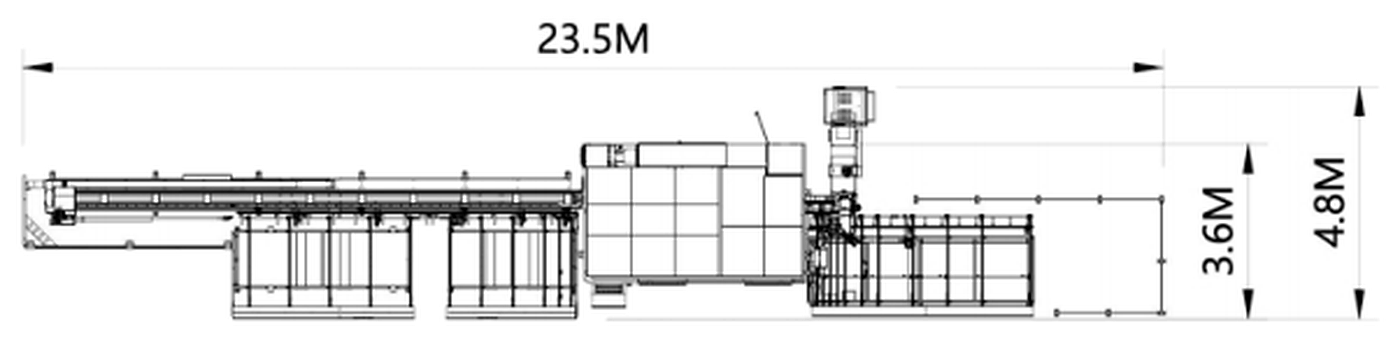

Чертёж A600: общая площадь и рабочая зона.
